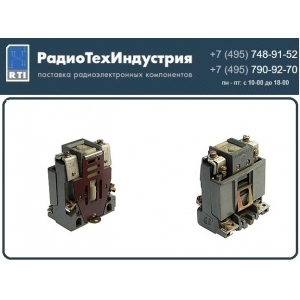

Тепловое реле ТРН25 20А/660В

ТРН-25 — двухполюсное тепловое токовое реле с температурной компенсацией, предназначенное для защиты электрических установок от недопустимых длительных перегрузок по току.
Реле рассчитано на работу в цепях переменного тока частотой 50 и 60 Гц с напряжением до 660 В. Также может применяться в цепях постоянного тока с номинальным напряжением до 440 В.
ТРН-25 используется в системах управления и защиты различных электрических установок: грузоподъёмных механизмов, вентиляторов, насосов, тепловых завес, печей, станков, систем освещения и другого оборудования общего назначения.

⚙️ Основные характеристики
Тип: тепловое токовое реле
Марка: ТРН-25
Количество полюсов: 2
Номинальный ток реле: 25 А
Номинальный ток несрабатывания: 20 А
Номинальное напряжение AC: до 660 В
Частота переменного тока: 50/60 Гц
Номинальное напряжение DC: до 440 В
Количество вспомогательных контактов: 1
Тип вспомогательного контакта: размыкающий (1р)
Мощность, потребляемая одним полюсом: 6,25 Вт
Время срабатывания: 6–25 с при шестикратном токе несрабатывания, из холодного состояния при +20 °C
Возврат: только ручной
Время до возможности возврата: не менее 2 мин
Степень защиты: IP00
Габаритные размеры: около 94 × 51 × 94 мм

⭐️ Особенности
✔️ Двухполюсное исполнение.
✔️ Температурная компенсация.
✔️ Защита электрооборудования от длительных перегрузок.
✔️ Номинальный ток реле — 25 А.
✔️ Работа в сетях переменного тока до 660 В.
✔️ Возможность применения в цепях постоянного тока до 440 В.
✔️ Один размыкающий вспомогательный контакт для отключения цепи управления.
✔️ Только ручной возврат после срабатывания.
✔️ Предназначено для совместной работы с аппаратами управления и коммутации.

🏭 Область применения
Тепловое реле ТРН-25 может использоваться для защиты и управления:
электродвигателями;
вентиляторами;
насосами;
грузоподъёмными механизмами;
тепловыми завесами;
промышленными печами;
станками;
системами освещения;
другим промышленным и общепромышленным оборудованием.

🌡 Климатическое исполнение
Реле ТРН-25 выпускаются в различных исполнениях. Для исполнения ТРН-25УХЛ4 предусмотрена эксплуатация в условиях умеренного и холодного климата, категория размещения 4 по ГОСТ 15150-69.
Если конкретное изделие имеет обозначение ТРН-25УХЛ4, это следует указывать непосредственно в названии и характеристиках товара.

🔧 Условия монтажа
Рабочее положение: на вертикальной плоскости, зажимами цепи управления вверх.
Допустимое отклонение: не более 10° в любую сторону.
Реле предназначено для эксплуатации в невзрывоопасной окружающей среде без значительного количества пыли и агрессивных газов и паров, способных разрушать металлы и изоляцию.

📝 Примечание
При выборе или замене ТРН-25 необходимо учитывать номинальный ток нагрузки, ток несрабатывания, параметры установленного нагревателя, напряжение цепи и конструктивную совместимость с пускателем или контактором.
Реле предназначено для защиты от длительных перегрузок и не заменяет автоматический выключатель или предохранитель для защиты от короткого замыкания.
После срабатывания ТРН-25 имеет только ручной возврат. Повторное включение допускается после остывания теплового элемента, но не ранее чем через 2 минуты.
📋 Технические условия
Если на вашем изделии подтверждено соответствующее исполнение, я бы также добавил отдельной строкой:
Изготавливается по ТУ 16-523.600-81
