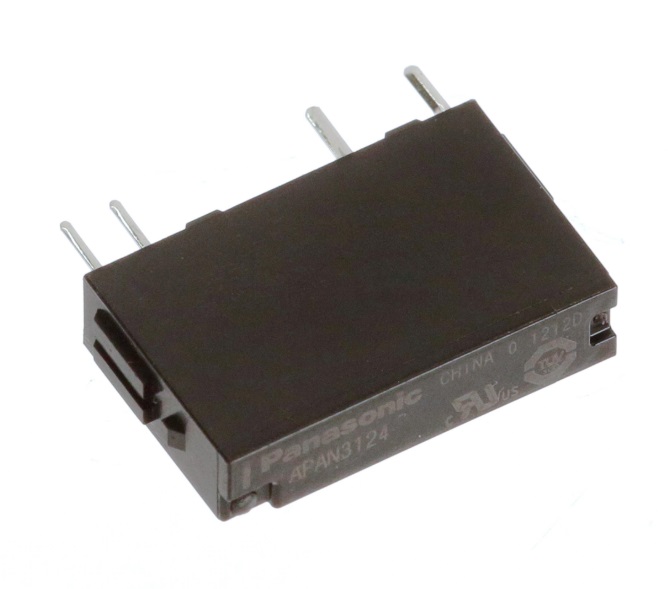

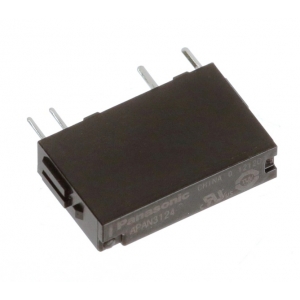

Реле APAN3124 24V dc

 📌 Краткие характеристики реле APAN3124 (Panasonic)

Тип: электромеханическое силовое реле серии PA-N
Производитель: Panasonic
Исполнение контактов: 1 Form A (1 NO, нормально разомкнутый контакт)
Напряжение катушки: 24 V DC
Конструкция: герметичное (Sealed)
Монтаж: на печатную плату (PCB)
Тип корпуса: сверхтонкое (Slim Type)

⚡️ Электрические параметры
Номинальный ток контактов: 5 А
Коммутируемое напряжение:
до 250 В AC
до 30 В DC
Максимальный коммутируемый ток: 5 А
Максимальная коммутируемая мощность:
1250 VA (AC)
150 W (DC)
Сопротивление контактов: не более 30 мОм
Материал контактов: AgNi + Au (серебро-никель с золотым покрытием)

🔋 Параметры катушки
Номинальное напряжение: 24 В DC
Ток катушки: 4,6 мА
Сопротивление катушки: 5236 Ом
Потребляемая мощность: 110 мВт
Напряжение срабатывания: не более 16,8 В (70% от номинала)
Напряжение отпускания: не менее 1,2 В (5% от номинала)

🔧 Эксплуатационные характеристики
Время срабатывания: не более 10 мс
Время отпускания: не более 5 мс
Сопротивление изоляции: не менее 1000 МОм
Испытательное напряжение между катушкой и контактами: 3000 В AC
Импульсная прочность изоляции: 6000 В
Температура эксплуатации: от −40 °C до +90 °C
Механический ресурс: не менее 20 млн срабатываний

📝 Применение
Реле APAN3124 широко применяется в:
ПЛК (PLC) и интерфейсных модулях;
системах промышленной автоматизации;
платах управления оборудованием;
источниках питания;
телекоммуникационном оборудовании.
