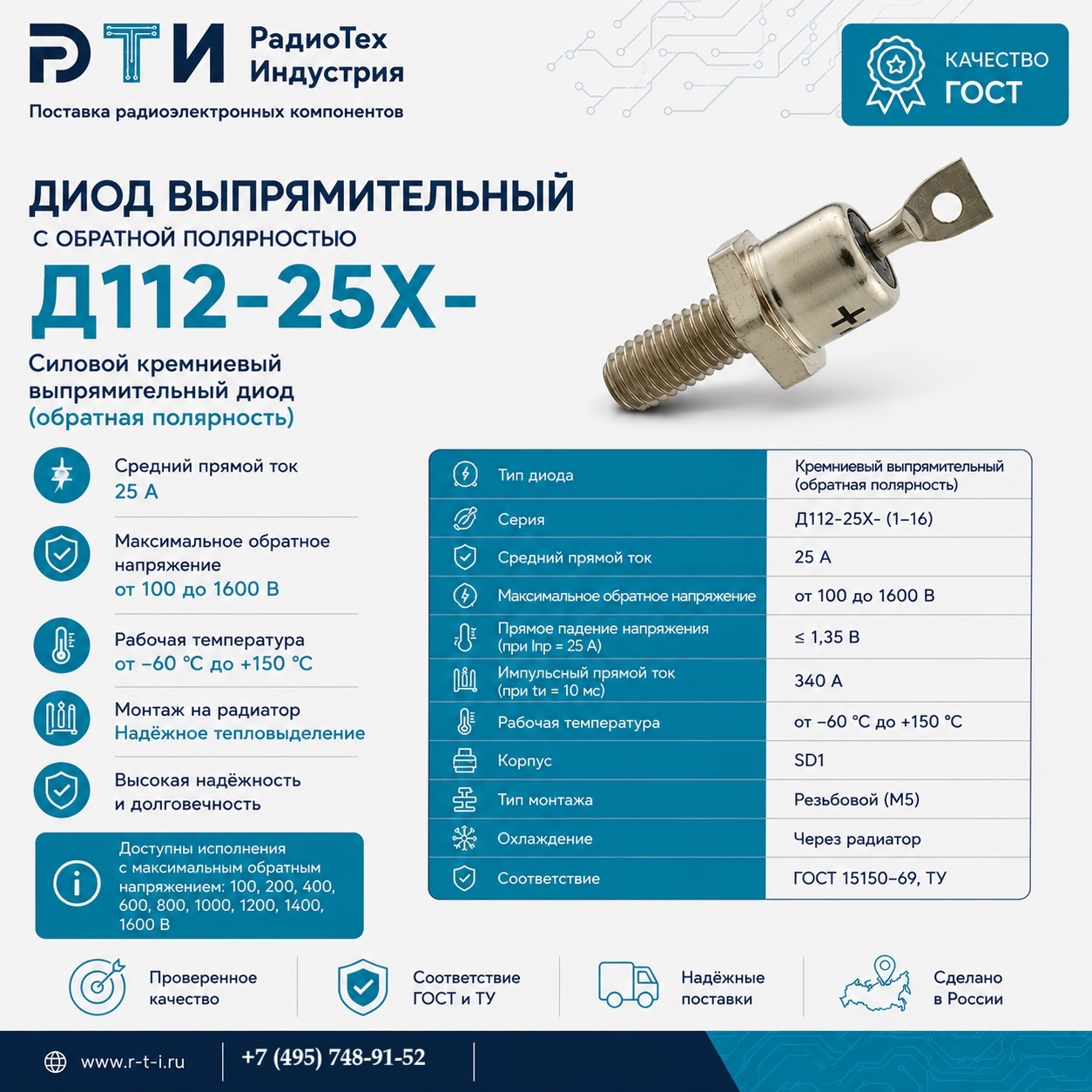

Диод выпрямительный Д112-25Х-7

🔷 Диод выпрямительный Д112-25Х-7 — краткие характеристики
Диод Д112-25Х-7 — кремниевый силовой выпрямительный диод штыревого исполнения обратной полярности,

предназначенный для работы в цепях статических преобразователей электроэнергии постоянного и переменного тока,

а также в силовых выпрямителях, сварочном оборудовании и преобразовательной технике.

⚙️ Основные параметры
Тип: кремниевый выпрямительный диод
Марка: Д112-25Х-7
Максимальный средний прямой ток: 25 А
Повторяющееся импульсное обратное напряжение: 700 В
Максимальная рабочая частота: до 1,5 кГц
Максимальный действующий прямой ток: 39 А
Максимальный ударный прямой ток: 340 А
Максимальное прямое падение напряжения: 1,35 В
Рабочая температура перехода: до +190 °С
Корпус: штыревой (SD1), резьба М5
Масса: не более 6 г

⭐️ Особенности
✔️ Исполнение обратной полярности
✔️ Кремниевый диффузионный силовой диод общего назначения
✔️ Высокая перегрузочная способность по току
✔️ Предназначен для работы в выпрямителях, преобразователях, сварочном оборудовании и промышленных источниках питания
✔️ Монтаж на радиатор осуществляется с помощью резьбового соединения М5 для эффективного отвода тепла.
✔️ Для установки рекомендуется использовать Охладитель О111-60 Артикул: 11257-RTI.

🏷 Расшифровка маркировки
Д — выпрямительный диод
112 — серия и конструктивное исполнение
25 — максимальный средний прямой ток 25 А
Х — обратная полярность (катод расположен на основании корпуса, анод — на жестком выводе)
7 — класс по обратному напряжению (700 В)

📝 Примечание
Диод Д112-25Х-** полностью соответствует по электрическим параметрам диоду Д112-25-**.

Отличие заключается только в полярности корпуса: у исполнения «Х» полярность выводов инвертирована, что необходимо учитывать при монтаже и замене.

Диод рассчитан на работу в цепях с напряжением до ** В и током до 25 А..
Широко применяется в силовой электронике, выпрямительных мостах, источниках питания,
