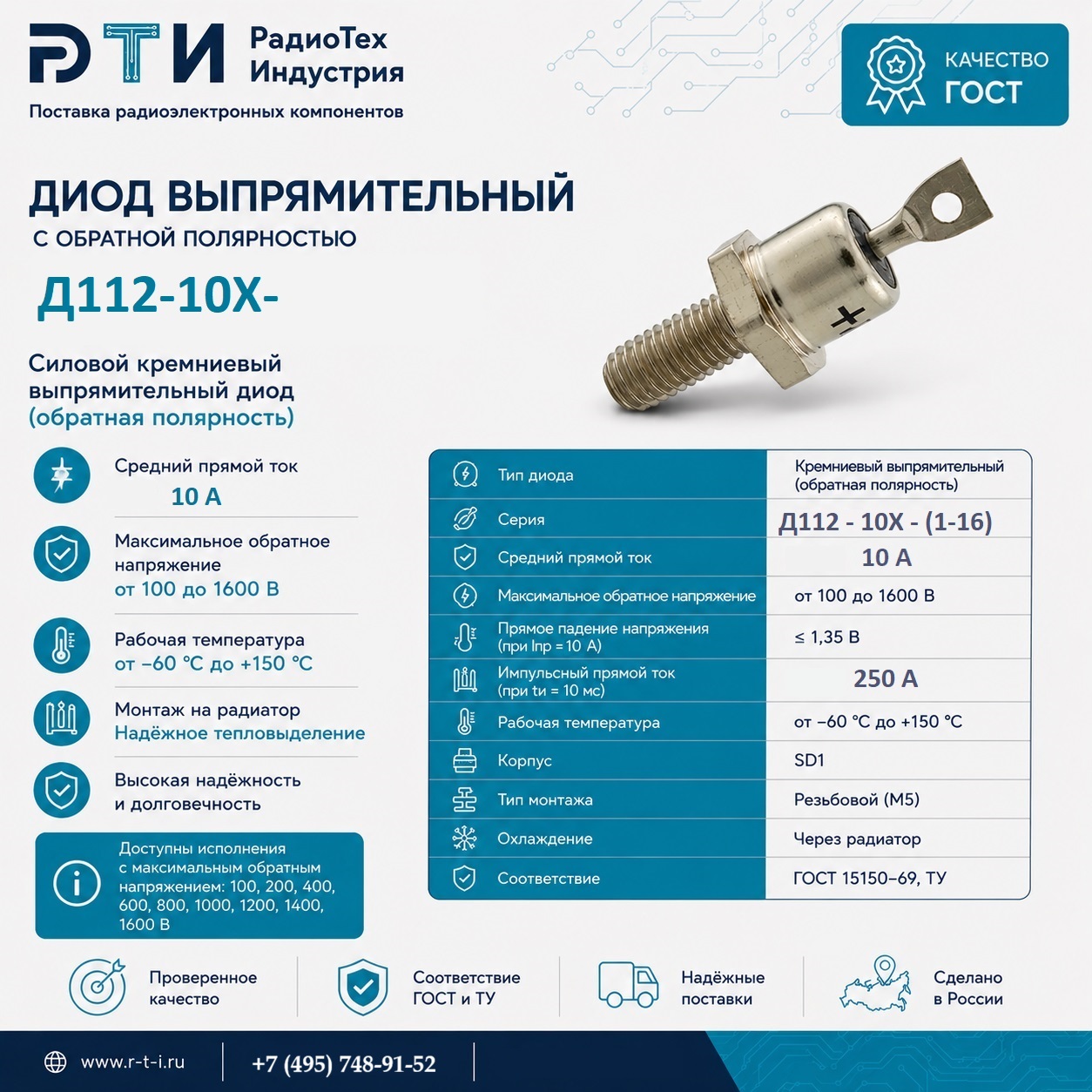

Диод выпрямительный Д112-10Х-11

Диод Д112-10Х-11 — кремниевый силовой выпрямительный диод штыревого исполнения обратной полярности,

предназначенный для работы в цепях статических преобразователей электроэнергии, выпрямителях, источниках питания и другом силовом оборудовании.

Рассчитан на работу в цепях постоянного и переменного тока с частотой до 1,5 кГц.

⚙️ Основные параметры
Тип: кремниевый силовой выпрямительный диод
Марка: Д112-10Х-11
Максимальный средний прямой ток: 10 А
Повторяющееся импульсное обратное напряжение: 1100 В
Максимальный действующий прямой ток: 15 А
Максимальный ударный прямой ток: 250 А
Максимальное прямое падение напряжения: 1,35 В
Повторяющийся импульсный обратный ток: не более 3 мА
Максимальная температура p-n перехода: +190 °С
Рабочая частота: до 1,5 кГц
Корпус: SD1, штыревое исполнение, резьба М5
Масса: не более 6 г

⭐️ Особенности
✔️ Исполнение обратной полярности
✔️ Кремниевый диффузионный силовой диод общего назначения
✔️ Высокая перегрузочная способность по току
✔️ Металлостеклянный корпус с жестким выводом
✔️ Эффективный теплоотвод при установке на радиатор
✔️ Предназначен для выпрямителей, преобразователей, сварочного оборудования и силовых источников питания.
✔️ Для установки рекомендуется использовать Охладитель О111-60 Артикул: 11257-RTI.

🏷 Расшифровка маркировки
Д — выпрямительный диод
112 — серия и конструктивное исполнение
10 — максимальный средний прямой ток 10 А
Х — обратная полярность (катод расположен на основании корпуса, анод — на жестком выводе)
11 — класс по обратному напряжению (1100 В)

📝 Примечание
Диод Д112-10Х-11 полностью соответствует по электрическим характеристикам диоду Д112-10-11. Единственное отличие заключается в полярности корпуса:
Д112-10-11 — анод соединён с основанием корпуса.
Д112-10Х-11 — катод соединён с основанием корпуса.
Отличие заключается только в полярности корпуса: у исполнения «Х» полярность выводов инвертирована, что необходимо учитывать при монтаже и замене.
Диод рассчитан на работу в цепях с напряжением до ** В и током до 10 А..
