Диод 2Д509А

2Д509А, Диод импульсный

Диоды 2Д509А кремниевые, эпитаксиально-планарные, импульсные.
Предназначены для применения в импульсных устройствах.

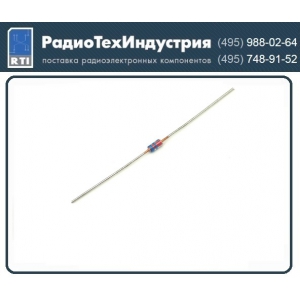

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Маркируются условным цветным кодом: одной широкой и одной узкой полосами синего цвета со стороны катодного вывода.
Масса диода не более 0,25 г.
Тип корпуса: КД-3.
Технические условия: ТТ3.362.077 ТУ.

Некоторые технические характеристики:

максимальное постоянное обратное импульсное напряжение — 70 В;

средний прямой выпрямленный ток — 100 мА;

пиковый импульс тока в течение 1 мкс одиночная полусинусоидальная волна — 1,5 А;

максимальное прямое напряжение при Tj = 25 °C — 1,1 В;

корпус — КД-3 (DO-35);

рабочая частота — 250 мГц;

типичная ёмкость перехода — 4 pF;

время обратного восстановления — 4 нс при токе 10 мА и 1 мА.
